合理使用差分探頭
admin
2025-01-08 10:22:34
0次

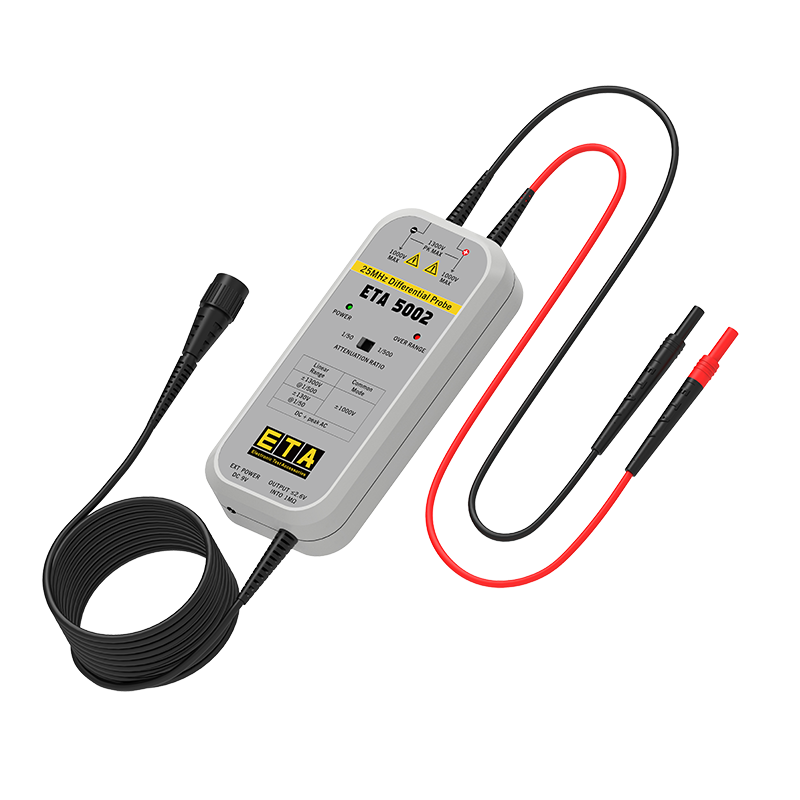

高壓差分探頭是電力工程師常用的測量方法,但與普通探頭相比,高壓差分探頭的使用有很多細節。

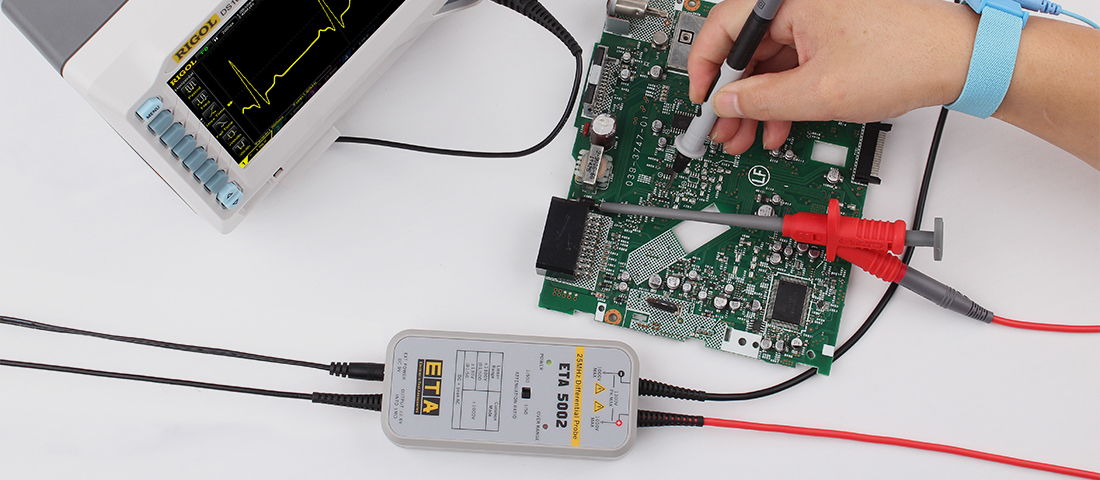

用高壓差分探頭測量220V(峰值約620V)電源模塊的電壓。主要注意事項如下:
測量前,必須了解被測電源的峰值電壓有多大,是否超出探頭的范圍。為保證用戶、本產品及與本產品連接的設備的安全,請嚴格遵守以下安全操作規程:
使用正確的電源適配器:必須使用原電源適配器,以免損壞探頭。
測量前,檢查探頭齒輪的選擇是否正確。如果電壓峰值范圍低于130v,可以使用1/50檔。如果電壓峰值范圍高于130v,建議使用1/500檔。相應的示波器也要換成相應的探頭比,50x/500X,在示波器中調整示波器時,盡量設置示波器適當的垂直靈敏度,使波形可以占據屏幕多達6格,但不要超出屏幕范圍。由于波形垂直齒輪越小,ADC的測量精度越高,測量精度越高。
測量時,應盡可能采用絞合輸入線的方式。采用雙絞線可以減小線圈面積,減小空間磁場的拾取,從而減少噪聲的干擾,提高測量精度。特別是在強電磁輻射的環境中,采用雙絞線可以有效降低噪聲干擾。
盡量不要使用延長線。延長線會增加輸入電容,產生信號反射,降低探頭的帶寬,使高頻信號無法測量。當測量頻率超過10MHz時,不建議使用延長線。如果需要額外延長輸入線,兩條延長線應延長相同的長度,測量輸入的信號頻率不應超過10MHz。
輸入線的延長對電壓幅值有一定的影響。在使用延長線時,建議兩條輸入線成對絞接,這樣可以避免更多的干擾,測量效果更好。
