AC零磁通方式（繞組檢測型）電流傳感器的測量原理

AC零磁通方式通過電流變壓器（繞組檢測型）改善了CT方式的低頻帶特性。

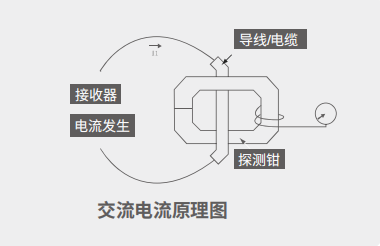

測量原理：

● 為了消除流過測量導體（初級側）的交流電流所引起的磁芯內部產生的磁通量Φ，流過與次級側的反饋繞組的匝數比相應的次級電流。

● 低頻帶的磁通量消除不完，會殘留磁通量

● 利用檢測繞組檢測此消除不完的磁通量，流過次級電流以通過AMP回路消除磁通量Φ

● 此次級電流流過分流電阻，在分流電阻兩端產生電壓

● 此電壓是與流過測量導體的電流成比例的輸出

與其他方式相比的特點：

● 因?yàn)槭窍判緝?nèi)部磁通量的負反饋操作，因此不受磁芯的B-H特性的影響，線性度優秀

● 在低頻相位誤差也很小，因此適合功率測量

● 工作磁通量電平小，因此插入阻抗低

● 在高頻帶作為CT工作，從而達到寬頻

● 利用繞組進行檢測，因此僅限測量交流電流，無法測量直流電流

AC/DC零磁通方式電流變壓器(霍爾元件檢測型)通過CT方式和霍爾元件配合，可以從直流電流開始測量。

測量原理：

● 為了消除流過測量導體（初級側）的交流電流所引起的磁芯內部產生的磁通量Φ，流過與次級側的反饋繞組的匝數比相應的次級電流。

● 在從直流開始的低頻帶，磁通量消除不完，會殘留磁通量

● 利用霍爾元件檢測此消除不完的磁通量，流過次級電流以通過AMP回路消除磁通量Φ

● 此次級電流流過分流電阻，在分流電阻兩端產生電壓

● 此電壓是與流過測量導體的電流成比例的輸出

與其他方式相比的特點：

● 優秀的線性特性，連低電平也維持高精度

● 在寬頻帶實現了高S/N比

● 在高頻帶作為CT工作，因此可實現寬頻

● 利用霍爾元件進行檢測，可從直流檢測磁性，因此能夠從直流電流開始測量
